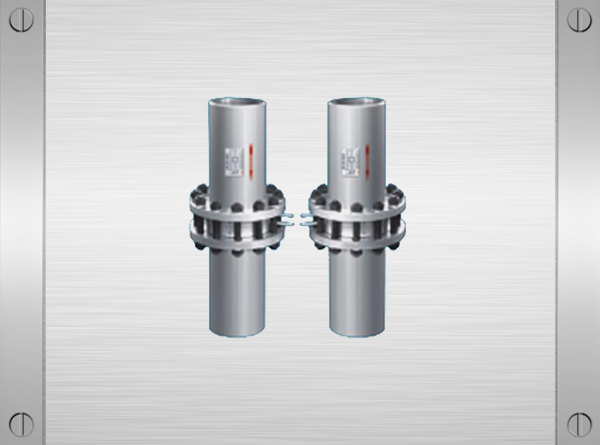

孔板

孔板流量计概述：

一体化孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

适用范围

1.公称直径：15mm≤DN≤1200mm

2.公称压力：PN≤10MPa

3.工作温度：－50℃≤t≤550℃

4.量程比：1:10，1:15

5.精度：0.5级，1级

孔板流量计的注意事项：

变送器

与变送器配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

所有的单相流速都可以测量，一部分混相流也可以使用该产品。HNLG型孔板流量计安装简单，更不需要引压管，可以直接连接差压变送器或者压力变送器来进行测量，可以同时显示流体的累计流量、瞬时流量计、压力及温度，并配有多种通讯接口。

当充满管道的流体流经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压力差。

孔板流量计的结构原理在管路上装有一块孔板，孔板两侧接测压管，分别与U型压差计相连接。孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。若管路直径为d1，孔板锐孔直径为d0，流体流经孔板后所形成缩脉的直径为d2，流体密度为ρ。在界面I，Ⅱ处即孔板前测压导管处和缩脉处的速度。
